自作PCケースの選び方｜サイズ・GPU寸法・冷却・配線スペースの読み方

※AI生成のイメージで、特定製品の写真や適合例ではありません。

自作PCのケースは、置き場所に収まる外形と、使うパーツを同時に搭載できる条件から選びます。「ATX対応」「GPU最大長」「360mm水冷対応」はそれぞれ確認の入口で、組み合わせによって使える空間が変わります。購入前には、GPU・冷却部品・電源・配線を一つの構成として照合しましょう。

この記事では、仕様表の読み方と確認手順を説明します。具体的な製品は数値を読むための例であり、おすすめ順位や実測の冷却性能を示すものではありません。

PCケース選びは、完成時の構成を照合する

ケースは部品を固定するだけでなく、冷却用の空気、電源ケーブル、前面端子の配線を通す場所でもあります。パーツごとの最大対応値を並べるときは、その数字がどの構成の値なのかも一緒に控えます。

仕様表に条件が書かれていなければ、取扱説明書やメーカーの互換性情報まで確認します。複数部品を組み合わせた状態が不明なら、型番と配置をまとめてメーカーへ確認する段階です。

ケースの外形と、対応マザーボードの規格を分ける

ATX・microATX・Mini-ITXは、マザーボードのサイズや取り付けに関わる規格名です。一方、ミドルタワーやフルタワーはケースを分類する呼び方なので、設置寸法は製品の実数で確認します。

「ATX対応」だけでは、机の下に入るか、長いGPUを取り付けられるかまでは決まりません。E-ATX対応品でも、対応する基板の幅や配線穴の位置を照合します。小さい基板を大きいケースへ入れる場合も、対応一覧と固定位置を確認してください。

本体寸法は、脚や突起を含む欄を読む

Fractal DesignのNorth XL仕様書には、通常のMesh/TGモデルについて次のような区別があります。ここでは2025年3月のパスで公開されている資料を読解例にしています。

棚へ置く計画なら、小さい方の数値だけを使うと外形の見積もりが足りなくなります。さらに、背面ケーブルを出す場所、上面端子へ手を伸ばす空間、側板やフィルターを外す方向も見ておきます。外形が入ることと、設置後に扱いやすいことを分けて確認するためです。周囲に空ける距離は全ケース共通の数値を決めず、製品の設置条件に従います。

大きさだけで優劣を決めず、置ける範囲と必要な構成が重なるケースを探します。

GPUは長さ・側板方向の寸法・厚さを確認する

GPU（画像処理やAI計算を担うプロセッサー）を搭載したグラフィックボードは、同じGPU名でもメーカーや冷却器によって外形が異なります。以下でいうGPUの寸法は、チップ単体ではなくカード全体の寸法です。比較に使うのは購入するカードの型番と寸法図です。

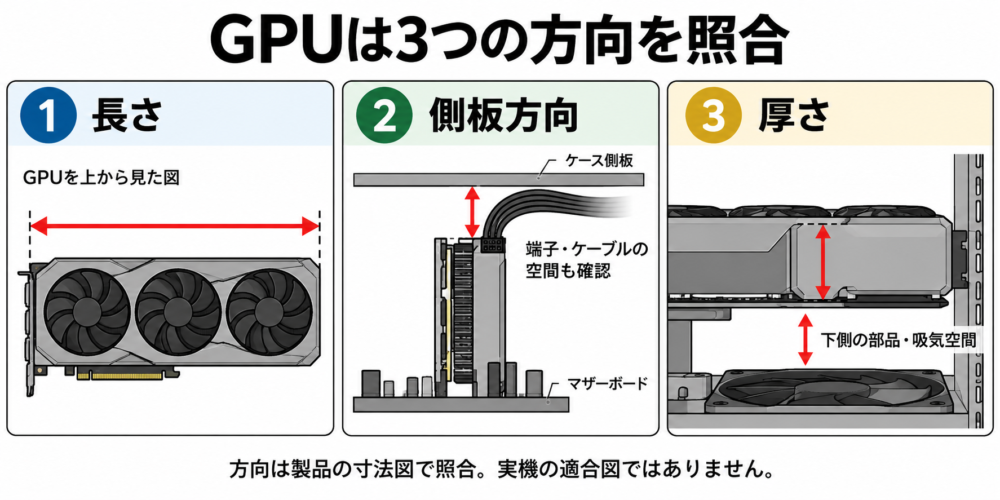

図：GPUの寸法を照合する方向の模式図（AI生成）。実機の適合を示す図ではありません。

メーカーによって幅・高さの呼び方や寸法の順序が異なるため、数字だけでなく図面で方向を合わせます。「3スロット級」という表現も、カード本体の厚さや周囲の空間の確認と併用します。

NVIDIAのSFF-Readyガイドラインでも、カードの適合条件には電源ケーブルを曲げる空間が含まれています。ただし、その規格の数値を全GPUの必要余裕として使うことはできません。実際のカードと電源ケーブルの取り付け指示に従い、側板で押し込まなくても接続できるかを確認します。

前面ラジエーターを付けると、GPUの許容長が変わる

簡易水冷のラジエーター（冷却液の熱を空気へ逃がす部品）を前面へ置くと、GPUと同じ奥行き方向の空間を使う場合があります。そこで必要になるのが、ケースメーカーの構成別条件です。

North XLの公式例は「413−30＝383mm」

North XLの公式ラジエーター互換性情報では、通常のGPU最大長413mmから、前面へ取り付けるラジエーターの厚さを差し引く説明があります。同社Celsius+ S36 Prismaの厚さ30mmを使った例は、次の計算です。

413mm − 30mm ＝ 383mm

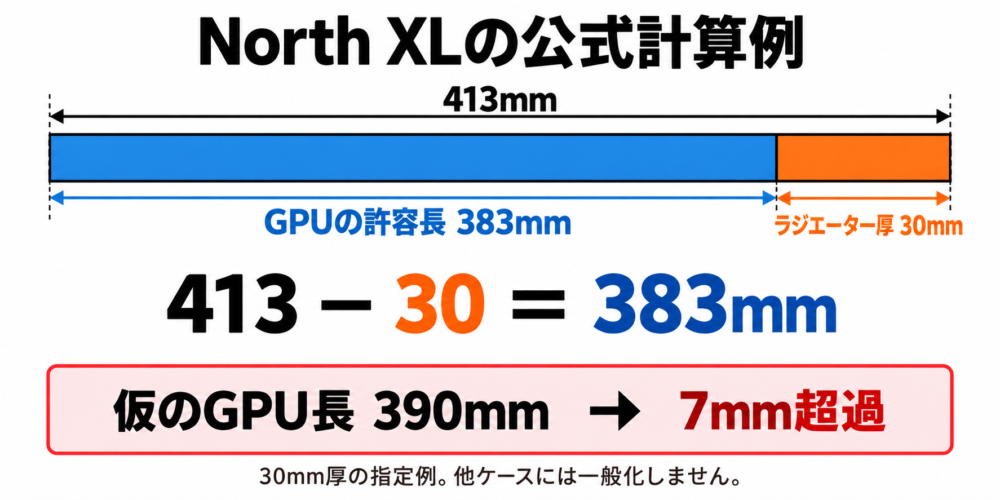

図：North XLの公式情報を基にした計算例（AI生成）。棒の長さは縮尺どおりではありません。390mmのGPUは説明用の仮定です。

この構成では、GPU長を照合する値が383mmになります。仮にカードが390mmなら、通常値413mmには収まっていても、この条件では長さが7mm超過します。これは公式情報からの計算例で、実際に組み立てた結果ではありません。

確認したNorth XL仕様書には、前面ラジエーター使用時のGPU長として380mmという表記もあります。この表記だけではラジエーターの厚さを特定できないため、30mm厚の指定例から求めた383mmと入れ替えて使わず、取り付ける冷却器の寸法とメーカーの説明を照合します。条件が不明なら、その組み合わせの適合はメーカーへ確認します。

この差し引き方を別ケースへそのまま適用しないでください。ケースの上限値がファン装着済みの状態を指すのか、ファンをどちら側へ置くのかによって確認する条件が変わります。「GPU最大長からラジエーターとファンの厚さを必ず両方引く」と決めると、すでに考慮された寸法を二重に引くこともあります。

どの配置が低温になるかは、この寸法表だけでは決まりません。ここでは、必要な冷却構成を物理的に取り付けられるかを確認します。

CPUクーラー高と上面の空間は、組み立てた状態で比べる

空冷CPUクーラーは、ファンを含む完成時の高さをケースの搭載上限と比較します。メモリを避けるためにファンを上げる製品では、標準状態より高くなることがあります。

上面へ簡易水冷を置く場合は、「360mm対応」といったサイズ区分に加えて、ラジエーターとファンの総厚、基板側の放熱部やメモリとの位置関係を調べます。部品の厚さを単純に足した値と、メーカー図面の組立総厚が一致するとは限りません。

具体的な高さの計算と寸法図の例は、CPUクーラーの空冷・簡易水冷の違いとスペックの読み方で説明しています。そこで確認した完成時の寸法を、ケース側の制限へ持ち込んで比較してください。

電源は、HDDトレイとケーブルの空間まで含めて選ぶ

電源ユニットは対応規格に加えて奥行きを確認します。プラグ着脱式の製品では、本体が収まっても、差し込んだケーブルを通す場所が必要です。

先ほどのNorth XL仕様書では、電源の最大長がHDDトレイ数で分かれています。

仮に奥行き200mmの電源を使うなら、トレイ2個の条件では175mmを超えます。ケースの仕様にある「最大290mm」だけを見て決めず、残すトレイ数と電源ケーブルの経路も合わせて確認する必要があります。1個の条件で寸法内に収まっても、配線まで含む適合は取り付け説明に従って判断します。

電源容量や端子の選び方は、自作PCの電源ユニットの仕様解説へ進み、ケースとの照合には選んだ型番の外形を使います。

裏配線スペースと、背面コネクター対応は別に確認する

一般的な裏配線は、マザーボードを固定する板の裏側へケーブルを回すことです。一方、背面コネクター式のマザーボードでは、基板の裏面へ端子を出すための開口部やプラグの空間も必要になります。

Fractal DesignのNorth XL RC解説では、背面コネクターへ対応するために基板の取り付け位置を変更し、CPUクーラー高などの条件も変わったことが説明されています。通常の基板ではUSB配線とメモリが干渉する可能性にも触れています。

したがって、「裏配線が広い」だけで背面コネクター対応と判断せず、ケースと基板の対応情報を確認します。配線用の奥行きだけでなく、穴の位置、固定バンド、ケーブルが集中する場所、側板を無理なく閉じられるかまで見ると比較しやすくなります。

冷却はファン枚数より、空気の入口と出口を確認する

エアフロー（ケース内の空気の流れ）は、吸気・排気の位置と、設置場所を含めて考えます。Thermaltakeの解説でも、ケースや使用環境によって条件が変わるとしています。

前面から吸って背面へ排出する構成は一例です。CORSAIR 275R Airflowの公式ページにも前面吸気・背面排気の構成例がありますが、前面がガラスのケースなどでは側面や底面の吸気位置も確認します。

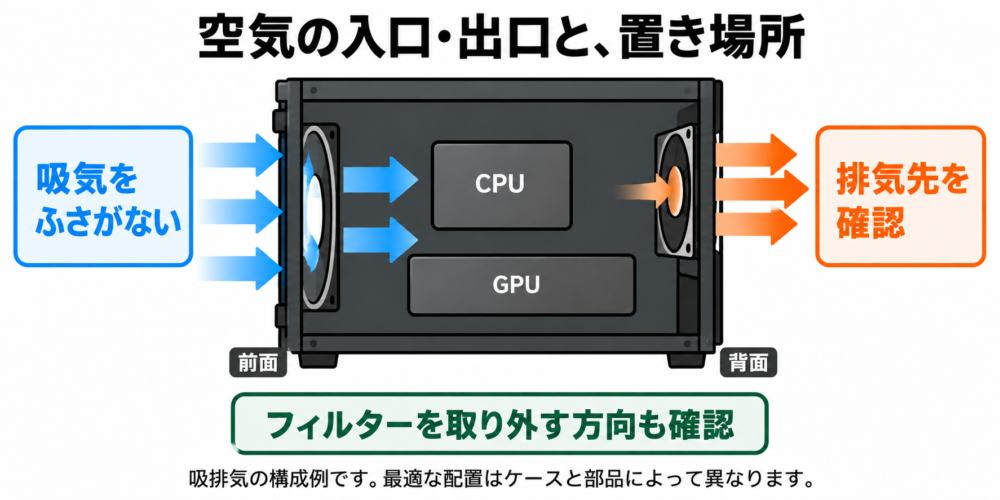

図：吸排気の構成例（AI生成）。部品の実際の形状や流体解析の結果ではありません。

ファンは外観だけで向きを決めず、製品の表示や説明書で風向を確かめます。逆向きの羽根を使う製品もあるためです。吸気口を棚板でふさいでいないか、排気が壁へ向かう配置になっていないかも見ておきましょう。

「ファンが多いほど静か」「メッシュなら必ず低温」とは、この表だけで判断できません。温度や音で製品を比べる段階では、CPU・GPU・室温・ファン回転数・負荷をそろえた測定を見ます。購入前の仕様確認と、実際の冷却性能の比較を分けると、分からないことを明確にできます。

前面USBは、ケース端子と内部ヘッダーを一組で見る

ケースにUSB Type-C端子があっても、使うにはマザーボード側の対応する内部接続が必要です。ヘッダーは、ケースなどの配線をつなぐ基板上の端子を指します。

CORSAIR FRAME 4500Xの公式マニュアルは、前面配線をUSB Type-A、Type-C、HD Audio、電源ボタンなどに分けています。USBと電源ボタンでは接続先が異なるため、ケースの線を基板の説明書と対応させます。

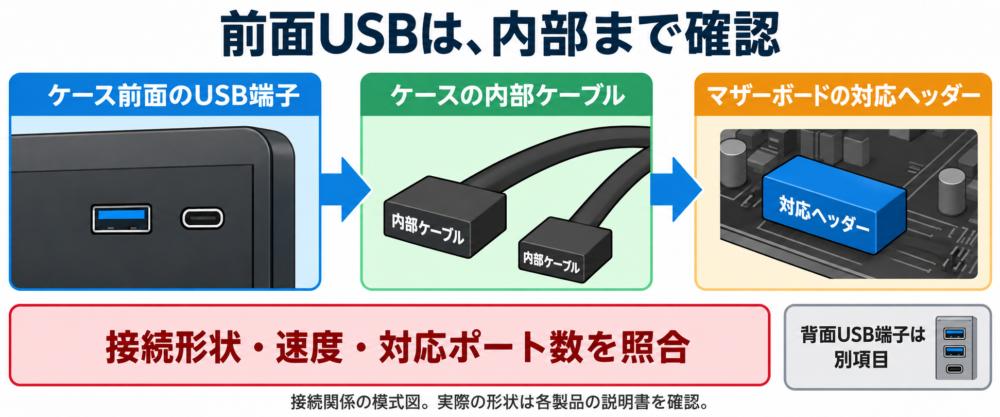

図：前面USBの接続関係の模式図（AI生成）。実際のプラグ形状・ピン配列は各製品の説明書で確認します。

マザーボードの仕様も、背面USBと前面用の内部端子を分けて読みます。例えばASUS ROG STRIX Z790-F GAMING WIFIの仕様には、Rear USBとFront USBが別項目として記載されています。背面にType-Cがあるだけでは、ケース前面の接続条件を確認したことにはなりません。

Type-Cという形だけで通信速度や充電能力を決めず、使いたい機能に対応する経路を確認します。基板側の仕様を比較するときは、AM5マザーボードの製品比較も参照してください。

購入前に、型番と配置を一枚の構成メモへまとめる

最後は、各パーツの数字を一つの表に集めます。「確認済み」だけでなく、どの資料のどの条件で判断したかを残すと、部品を変更したときに再確認する場所が分かります。

GPUやラジエーターなど一つを変えたら、その部品と空間を共有する項目も見直します。必要な構成を収められる候補がそろった段階で、価格・外観・付属品・清掃のしやすさを比較すると、ケース選びを進めやすくなります。
